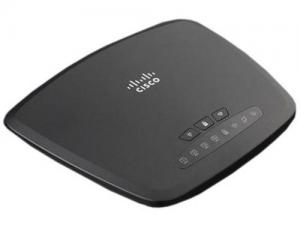

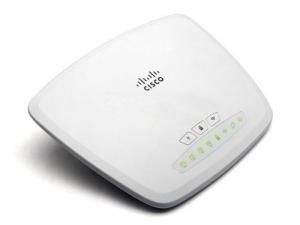

思科S系列 CVR100W Wireless-N无线路由器
为SOHO办公/小型企业提供商务级的安全连接
思科® CVR100W Wireless-N 300M无线路由器，是一款专为小型企业、SOHO办公及远程员工提供的网络设备。其简单快捷、高安全性的商用级别网络连接能力，是小型企业、SOHO办公的不二之选。
思科CVR100W 无线路由器为您提供诸多实用可靠的功能，例如：基于802.11n标准的高速无线接入、4端口10/100Mbps快速以太网有线接入、友好的中文配置界面、无线信号及LED灯控制、WDS无线覆盖扩展等功能。另外，CVR100W无线路由器还具备企业级的功能，包括：支持远程VPN接入、高安全的访客访问、坚实的SPI防火墙、细致可控的QoS服务质量、Cisco Smart Connect (思科锐联)等。综上，CVR100W将把小型企业网络的连接体验推向一个新水准。
产品概述
思科S系列 CVR100W Wireless-N 300M无线路由器特性包括：
- 内置双天线高速802.11n无线连接，让员工在离开工位的情况下仍能保持高效生产力。
- 集成4端口10/100交换机，支持电脑、NAS、IP电话、摄像头等各种网络设备的高速接入。
- 稳健的访问规则防火墙，先进的无线安全功能，支持灵活的网络过滤和接入控制。
- 可灵活开关无线或调节输出功率，开关LED指示灯，使设备运行状态更加贴合您的工作环境。
- 支持多VLAN和多SSID，可有效分隔、控制网络通信，提高企业组网的安全性和合理性。
- 支持远程IPSec VPN，通过使用QuickVPN工具，用户随时随地都可快速安全地远程访问企业内网资源。
- 独立的无线访客网络，可快速配置实现，轻松安全地隔离访客流量保证企业信息安全。
- WDS无线桥接功能，轻松扩展无线网络，有效扩大信号覆盖范围。
- 支持IPv6，帮助企业兼容网络新标准，为组建下一代网络做准备。
- 采用直观、友好的简体中文配置界面，简化配置过程。
思科CVR100W的正面板
CVR100W正面板提供3个开关/按键，从左至右分别为：睡眠模式开关、WPS按键、无线开关。
CVR100W正面板提供8个状态指示灯，从左至右分别为：LAN (对应1至4号端口)、WPS、无线、WAN、电源。
思科CVR100W的背面板
思科CVR100W的典型应用
- 采用802.11n 2*2 MIMO技术，提供高达300M无线访问速率。
- 独立的无线访客网络，安全隔离访客流量。
- 企业级防火墙配置，支持灵活的网站过滤和时段控制。
- 多条VPN远程访问接入，安全连接办公室资源。
- 支持Cisco Smart Connect (思科锐联)技术，智能手持设备轻松无线接入。
硬件参数
表 1 列出了思科CVR100W的硬件参数。
表 1. 硬件参数
| 特性 |
描述 |
| WAN |
1个10/100 Mbps快速以太网WAN端口 |
| LAN |
4个10/100 Mbps快速以太网 LAN端口 |
| 无线 |
内置高速802.11n 双天线无线接入点 |
| 状态指示灯 |
LAN (端口 1-4)，WPS，无线，WAN，电源，睡眠模式指示灯 |
| 开关按键 |
电源开关，RESET按键,WPS按键，无线开关， 睡眠模式开关 |
| 睡眠模式开关 |
- 可开启/关闭设备正面板上的状态指示灯，不影响设备正常工作
- 正面板指示灯灭时，背面板睡眠模式指示灯亮
- 正面板指示灯亮时，背面板睡眠模式指示灯灭
|
| 物理尺寸与重量 |
- 宽 x 深 x 高 = 203.7 mm x 169.3 mm x 35.4 mm
- 重量： 0.38 kg
|
| 电源 |
12V 0.5A |
| 认证 |
SRRC |
| 工作环境 |
- 工作温度: 0° 至 40°C (32° 至 104°F)
- 存放温度: –30° 至 60°C (–22° 至 140°F)
- 工作湿度: 10% 至85% 无结露
- 存放湿度: 5% 至 95% 无结露
|
软件参数
表 2.列出了思科CVR100W的软件参数
表 2.软件参数
| 特性 |
描述 |
| 路由 |
|
| 层 |
- 基于802.1Q的VLAN
- 4个活动的VLAN（范围4-4094）
|
| 3层 |
- 动态主机配置协议 (DHCP) 服务器
- 以太网点对点协议 (PPPoE)
- PPTP透传 (PPTP Pass-through)
- L2TP透传 (L2TP Pass-through)
- DHCP中继代理
- IGMP代理以及组播转发
- 动态域名系统 (DynDNS) , (oray.com, 3322.org)
- 网络地址转换 (NAT), 端口地址转换 (PAT)
- 端口管理
- 端口镜像
|
| IPv6 |
- IPv4与IPv6双栈
- 6to4隧道技术
- 针对 IPv6 (RFC2710)的组播监听发现 (MLD)
- 无状态地址自动配置
- LAN IPv6客户DHCP v6服务器
- DHCP v6 客户 WAN连接
- 互联网控制消息协议(ICMP) v6
- 静态 IPv6路由
- RIPng动态 IPv6路由
|
| 安全 |
- 全状态检测(SPI)防火墙
- 端口转发与触发
- 防火墙访问控制列表和内容过滤
- DoS防护
- 基于MAC的无线访问控制
- 静态URL拦截或关键字拦截
- 基于日程的网络访问策略
- HTTPS 网络访问的设备管理器
- 自动签名的SSL证书
|
| VPN |
- 3个使用QuickVPN客户端建立起的远程IPsec VPN隧道
- 经过三重数据加密标准(3DES)的PPTP, L2TP和IPsec VPN穿透
|
| 服务质量(QoS) |
- LAN端口上基于802.1p端口的优先级、WAN端口上基于应用的优先级
- 4个队列
- 支持差分服务代码点 (DSCP)
- 服务等级(CoS)
- 服务优先级的带宽管理
|
| 管理 |
- 事件日志：本地、系统日志、远程日志
- 通过Web浏览器可升级固件
- 能够以文本格式导入/导出配置
- 简单、基于浏览器的配置形式 (HTTP/HTTPS)
- Bonjour 及通用即插即用 (UPnP)
- 网络诊断: Ping, Traceroute和 DNS Lookup
|
| 性能 |
- NAT吞吐量： 90 Mbps
- 最大新建连接数：750
- 最大并发连接数：15000
- VPN吞吐量：最大5Mbps
|
无线参数
表 3列出了思科CVR100W的无线参数。
表 3 无线参数
| 特性 |
描述 |
| 硬件参数 |
基于IEEE 802.11n标准的接入点，兼容802.11b/g
无线电与调制类型：
- 802.11b：直接序列扩频 (DSSS)
- 802.11g/n：正交频分复用技术 (OFDM)
- 2个全向1.8 dBi 增益内置天线
工作频道：
传输功率：
- 802.11b：17 dBm +/- 1.5 dBm
- 802.11g：15 dBm +/- 1.5 dBm
- 802.11n：12.5 dBm +/- 1.5 dBm
接收器灵敏度：
- -87 dBm at 11 Mbps
- -71 dBm at 54 Mbps
- -68 dBm at msc15, HT20 / -66dBm at mcs15, HT40
|
| 无线可调 |
- 无线功能可通过正面板按钮开关
- 无线强度可调（OFF,50%,100%）
|
| 无线分布式系统 (WDS) |
|
| Wi-Fi多媒体 (WMM) |
- 带QoS的WMM (802.11e), WMM节能 (WMM-PS)
|
| 活动无线客户端数目 |
|
| 服务集识别符 (SSIDs) |
|
| 无线隔离 |
|
| 无线安全 |
- WPS ( Wi-Fi 受保护设置)
- WEP
- WPA-Personal/Enterprise
- WPA2-Personal/Enterprise
|
Cisco Smart Connect
思科锐联 |
本产品支持Cisco Smart Connect功能，网管人员可使用配套的手机版网管软件快速进行无线接入参数设置；用户可使用配套的手机版客户软件通过无线接入本产品网络。 |
Cisco Smart Connect(思科锐联)
思科CVR100W支持Cisco Smart Connect(思科锐联)功能，可为智能手持设备（如智能手机、平板电脑等）用户提供快速接入无线的功能。
思科CVR100W的网管人员需登录网页配置界面，手动开启思科锐联功能（出厂默认关闭），并使用手机版网管软件对路由器完成无线配置，配置信息源为思科锐联卡。
配置完成后，智能手持设备用户可启用手机版用户软件，在与思科锐联卡交互后获取无线接入参数，即可顺利通过无线连接至CVR100W。
配置要求
表4列出了对思科CVR100W进行配置的设备要求。
表4 配置要求
| 特性 |
描述 |
| 硬件要求 |
安装有网络适配器并可连接标准以太网线缆的PC |
| 软件要求 |
网页浏览器 (例如IE6.0, Mozilla Firefox 3.0, Safari 3.0, Chrome 5.0及以上版本) |
订购信息
表 5给出了思科CVR100W在中国地区的订购信息。
表 5 订购信息
| 订购号 |
产品名称 |
| CVR100W-B20-K9-CN |
CVR100W Wireless-N 300M 无线路由器 (黑色) |
| CVR100W-W20-K9-CN |
CVR100W Wireless-N 300M 无线路由器 (白色) |
注：以上订购号对思科产品代理商、合作伙伴在产品采购阶段有效。
产品信息
表 6给出了思科CVR100W在中国地区的产品信息。
表 6 产品信息
| 产品号 |
产品名称 |
| CVR100W-B-K9-CN |
CVR100W Wireless-N 300M 无线路由器 (黑色) |
| CVR100W-W-K9-CN |
CVR100W Wireless-N 300M 无线路由器 (白色) |
注：表格中内容为单台CVR100W Wireless-N 300M无线路由器的产品号及产品名称。
